效果器的鋁殼不只是保護電路的外殼，更是影響音質、操作手感、甚至品牌形象的關鍵元素。一個設計良好的鋁殼能提供完美的EMI屏蔽、精確的機械加工、以及專業的外觀質感。本指南將帶你深入了解1590系列的規格差異、專業加工技巧、以及如何設計出既實用又美觀的效果器外殼。
🎯 為什麼鋁殼是效果器DIY關鍵
專業外觀 vs 功能性考量
優質的鋁殼不僅讓你的效果器看起來專業，更重要的是提供以下功能性優勢：
選擇正確的鋁殼規格是成功的第一步。過小的外殼會導致元件擁擠、散熱不良；過大則浪費成本且影響操作手感。

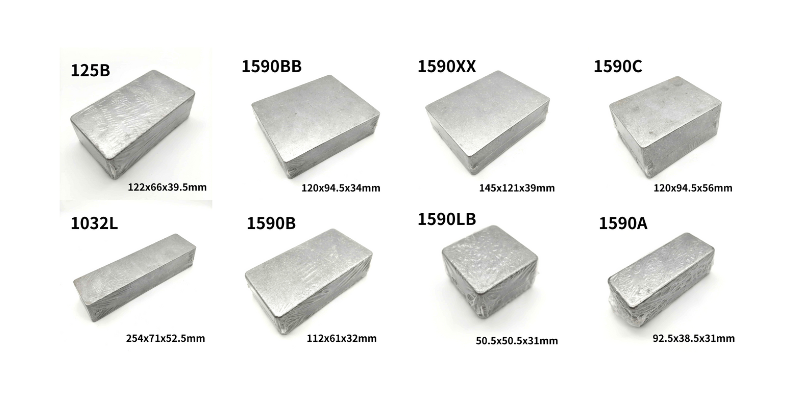

📐 1590 系列規格比較
1590系列是效果器DIY界的標準選擇，提供從迷你單效果器到大型多效果器的完整尺寸範圍。這個規格最初由Hammond制定，現在已成為業界通用標準，各廠商都有相同規格的產品。以下是詳細的規格比較：
| 型號 | 外部尺寸 (L×W×H mm) | 適用場合 | 參考價格 |
|---|---|---|---|
| 1590A | 93.5×39×31 | 迷你單效果器 Boost、Fuzz、Distortion |
NT$ 155 |
| 1590LB | 50.5×50.5×31 | 迷你型效果器 Compact Pedal |
NT$ 165 |
| 1590B | 112×60×31 | 標準效果器 Overdrive、Delay、Reverb |
NT$ 175 |
| 1590BB | 119×94×34 | 大型效果器 EQ、Chorus、Multi-FX |
NT$ 205 |
| 1590C | 112×60×37 | 加高型效果器 需要更多高度的電路 |
NT$ 225 |
| 1590XX | 145×121×39 | 超大型效果器 複雜多功能電路 |
NT$ 300 |
| 1590DD | 187.5×119.5×37 | 雙列大型效果器 Multi-FX、複合效果器 |
NT$ 370 |
🎯 選型建議
-
1
評估電路複雜度
統計所需的電阻、電容、IC等元件數量，預留20-30%的空間餘量。
-
2
確定控制項數量
計算旋鈕、開關、LED數量，確保有足夠的面板空間且間距合理。
-
3
考慮使用場景
舞台使用優先選擇標準尺寸(1590B)，工作室可選擇更大尺寸便於操作。
-
4
預算與成本控制
較大尺寸不只外殼成本高，加工難度也增加，需綜合考量。

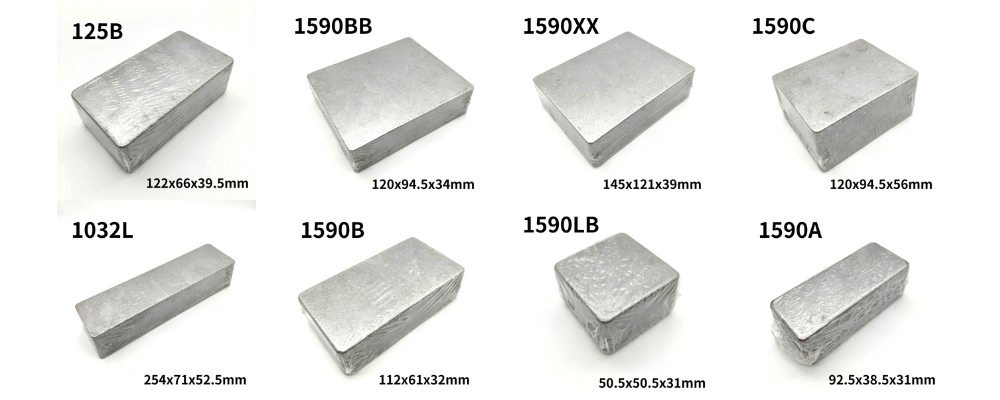

1590 系列尺寸比較圖
顯示各型號的實際大小對比與典型應用範例
✨ 材質與表面處理選項
🔍 材質選擇
| 處理方式 | 外觀特色 | 耐用性 | 成本 | 適用場合 |
|---|---|---|---|---|
| 原色鋁材 | 天然金屬質感 | 中等 | 最低 | 原型製作、預算型 |
| 陽極處理 | 霧面金屬質感 | 優良 | 中等 | 專業級效果器 |
| 粉體塗裝 | 多色彩選擇 | 優良 | 較高 | 客製化、品牌化 |
| DIY噴漆 | 個人化設計 | 視工藝而定 | 中等 | 個人創作、小批量 |
🎨 DIY 表面處理技巧
-
1
表面預處理
使用400-600號砂紙輕微打磨，去除氧化層並增加附著力。
-
2
清潔除油
使用異丙醇或專用脫脂劑清潔表面，確保無油脂殘留。
-
3
底漆處理
使用鋁材專用底漆，增強面漆附著力和防腐蝕性能。
-
4
面漆施作
薄塗多層，每層間隔充分乾燥，最後進行透明保護層。
噴漆過程需在通風良好的環境進行，並注意溫度和濕度控制。使用正確的個人防護設備，避免吸入有害氣體。
🔧 加工工具與技術
🛠️ 必備工具清單
規格：1-13mm 階梯式配置
用途：LED孔(5mm)、旋鈕孔(7mm)、開關孔(12mm)
優點：一個鑽頭多種孔徑
用途：6.3mm插座孔、DC插座孔
精度：±0.1mm
用途：孔位標記、尺寸驗證
配件：攻螺紋手柄、切削油
用途：PCB固定孔、接地螺絲
⚡ 專業加工技巧
精準定位方法
-
1
製作加工模板
使用厚紙板或壓克力板製作1:1模板，標記所有孔位和開關位置。
-
2
中心點標記
使用中心衝在每個孔位打上定位點，防止鑽頭滑動。
-
3
分階段鑽孔
先用小徑鑽頭(2-3mm)導孔，再逐步擴大到目標尺寸。
-
4
倒角處理
使用倒角刀或大徑鑽頭輕微倒角，去除毛邊並改善手感。
- 鑽孔時使用適當轉速：小孔高轉速，大孔低轉速
- 定期清理鋁屑，避免刮傷表面
- 使用切削油可提高加工品質並延長工具壽命
- 重要尺寸務必多次確認，「量兩次，鑽一次」
📋 布局設計原則
👆 人體工學考量
優良的布局設計不僅影響外觀，更直接影響使用體驗。以下是關鍵的設計原則：
• 左右居中對稱
• 避免與旋鈕過近
• 考慮踩踏角度
• 考慮旋鈕帽直徑
• 預留手指操作空間
• 功能分組排列
• 電源插座獨立區域
• 避免與旋鈕衝突
• 考慮線材方向
• 與開關邏輯對應
• 避免遮擋標示
• 考慮舞台可見性
🔧 電路布局考量
內部空間規劃
-
1
PCB 固定位置
使用銅柱固定，高度 10-15mm，避免與外殼底部直接接觸。
-
2
電池艙規劃
9V電池需要 26×17×48mm 空間，考慮更換便利性。
-
3
散熱通道
功率元件周圍預留空間，必要時加工散熱孔。
-
4
線材管理
預規劃線材走向，避免交叉干擾和機械應力。
⚡ 屏蔽與接地技術
🛡️ EMI/RFI 屏蔽原理
鋁殼的導電特性提供天然的電磁屏蔽效果，但正確的設計和施工同樣重要。電磁干擾(EMI)和射頻干擾(RFI)是影響音質的主要因素，特別是在高增益電路中。
🔌 正確的接地方式
星形接地系統
-
1
設定接地點
選擇外殼內部一點作為星形接地中心，通常是輸入插座附近。
-
2
PCB 接地連接
使用短而粗的導線連接PCB接地到外殼接地點。
-
3
插座外殼接地
輸入/輸出插座的金屬外殼直接接觸鋁殼，形成接地連接。
-
4
避免接地迴路
確保只有一個接地路徑，避免多重接地造成的雜音。
- 多點接地：PCB多處接地造成接地迴路
- 接觸不良：螺絲鬆動或氧化層影響接地
- 線材過長：接地線過長產生天線效應
- 忽略屏蔽：忘記連接可變電阻外殼接地
🎯 實戰案例分析
案例一：簡單 Overdrive (1590B)
• 控制：3個旋鈕 + 1個開關
• 插座：輸入/輸出 + DC
• LED指示燈 × 1
• 12mm孔 × 1 (腳踏開關)
• 10mm孔 × 2 (6.3mm插座)
• 5mm孔 × 1 (LED)
• 8mm孔 × 1 (DC插座)
🎯 總結
- 選擇合適的1590系列規格是成功的第一步
- 精確的加工定位比昂貴的工具更重要
- 正確的接地設計直接影響音質表現
- 人體工學設計決定使用體驗
- 表面處理不只是美觀，也關係到耐用性
現在你已經掌握了效果器鋁殼的完整知識，可以開始規劃你的第一個專業外殼項目。記住：從簡單開始，逐步提升，每個作品都是學習的機會！
